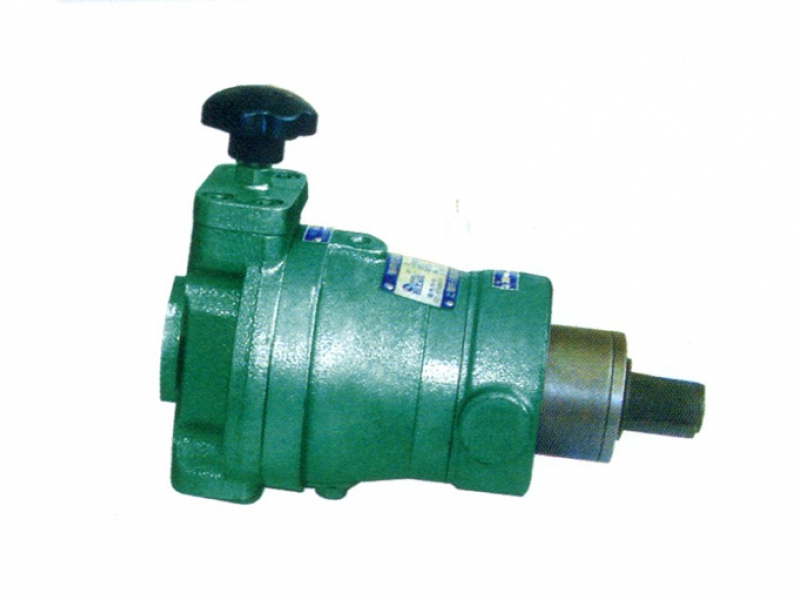

手動變量泵改變流量靠外力轉動調節手輪，旋轉調節螺杄，帶動變量活塞沿軸向移動，同時帶動變量頭繞中心轉動，改變傾斜角，達到變量目的。當達到所需流量時可使鎖緊螺母緊固。
調節手輪順時針轉動時，流量減小。調節手輪逆時針轉動時，流量增加。其百分值可粗略從刻度盤上讀岀。工作時改變流量須卸荷操作。
| 型號規格 | 10SCY14-1B | 25SCY14-1B | 40SCY14-1B | 63SCY14-1B | 80SCY14-1B | 160SCY14-1B | 250SCY14-1B |
| 額定壓力(MPa) | 31.5 | ||||||
| 公稱排量(ml/r) | 10 | 25 | 40 | 63 | 80 | 160 | 250 |
| 額定轉速(r/min) | 1500 | 1000 | |||||

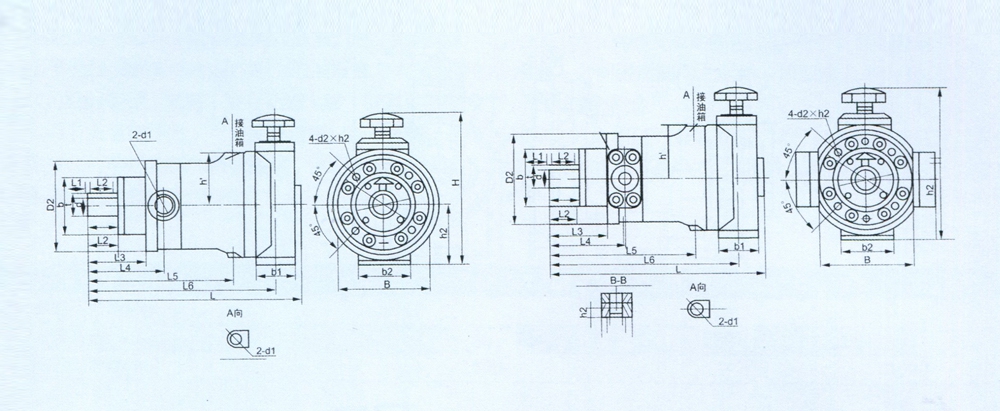

| 型號 | b | b0(N9) | b1 | b2 | b3 | DO | D1(f9) | D2 | D3 | D(h6) | d1 | d2 | d3 |
| 10SCY14-1B | 142 | 8 | 50 | 88 | 100 | 75 | 125 | 150 | 25 | M22x1.5 | M14x1.5 | ||
| 25SCY14-1B | 172 | 8 | 66 | 100 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
| 40SCY14-1B | 172 | 8 | 66 | 100 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
| 63SCY14-1B | 200 | 12 | 74 | 104 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
| 80SCY14-1B | 200 | 12 | 74 | 104 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
| 160SCY14-1B | 340 | 16 | 100 | 120 | 90 | 200 | 150 | 240 | 300 | 55 | 50 | 64 | M22x1.5 |
| 250SCY14-1B | 420 | 18 | 100 | 140 | 110 | 230 | 180 | 280 | 360 | 60 | 55 | 76 | M22x1.5 |
| 型號 | H | h1 | h2 | h3 | L | I | I0 | I1 | I2 | I3 | I4 | I5 | I6 | t | d0xh0 |
| 10SCY14-1B | 231 | 74 | 91 | 295 | 40 | 30 | 4 | 41 | 86 | 109 | 194 | 258 | 28 | M10x25深 | |
| 25SCY14-1B | 266 | 83 | 101 | 362 | 52 | 45 | 4 | 54 | 104 | 134 | 246 | 317 | 32.5 | M10x25深 | |
| 40SCY14-1B | 266 | 83 | 101 | 362 | 52 | 45 | 4 | 54 | 104 | 134 | 246 | 317 | 32.5 | M10x25深 | |
| 63SCY14-1B | 305 | 108 | 130 | 440 | 60 | 50 | 4 | 62 | 122 | 157 | 300 | 389 | 42.5 | M12x25深 | |
| 80SCY14-1B | 305 | 108 | 130 | 440 | 60 | 50 | 4 | 62 | 122 | 157 | 300 | 389 | 42.5 | M12x25深 | |
| 160SCY14-1B | 393 | 141 | 165 | 25 | 595 | 106 | 100 | 4 | 110 | 180 | 230 | 411 | 533 | 59 | M16x35深 |
| 250SCY14-1B | 470 | 170 | 203 | 25 | 691 | 110 | 100 | 5 | 112 | 212 | 272 | 492 | 629 | 63.9 | M20x45深 |
