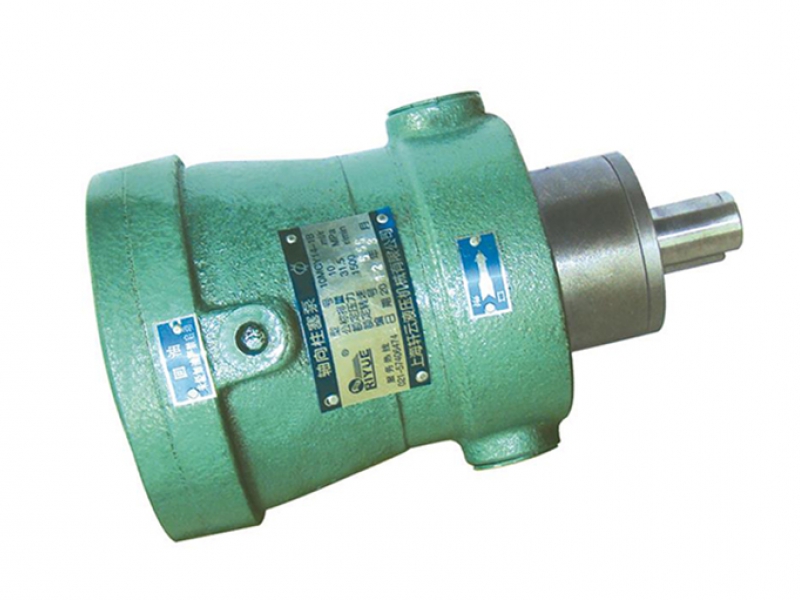

當前位置：MCY14-1B定量柱塞泵
發表時間：2023-07-28 15:10 閱讀次數：1040
主體部分由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭(或斜盤)上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。
定量機構中斜盤始終固定在定量端蓋上，不能改變柱塞的行程，所以其流量是固定的。該泵只須更換配油盤也可作為油馬達使用。
| 型號規格 | 10MCY14-1B | 25MCY14-1B | 40MCY14-1B | 63MCY14-1B | 80MCY14-1B | 160MCY14-1B | 250MCY14-1B |
| 額定壓力(MPa) | 31.5 | ||||||
| 公稱排量(ml/r) | 10 | 25 | 40 | 63 | 80 | 160 | 250 |
| 額定轉速(r/min) | 1500 | 1000 | |||||

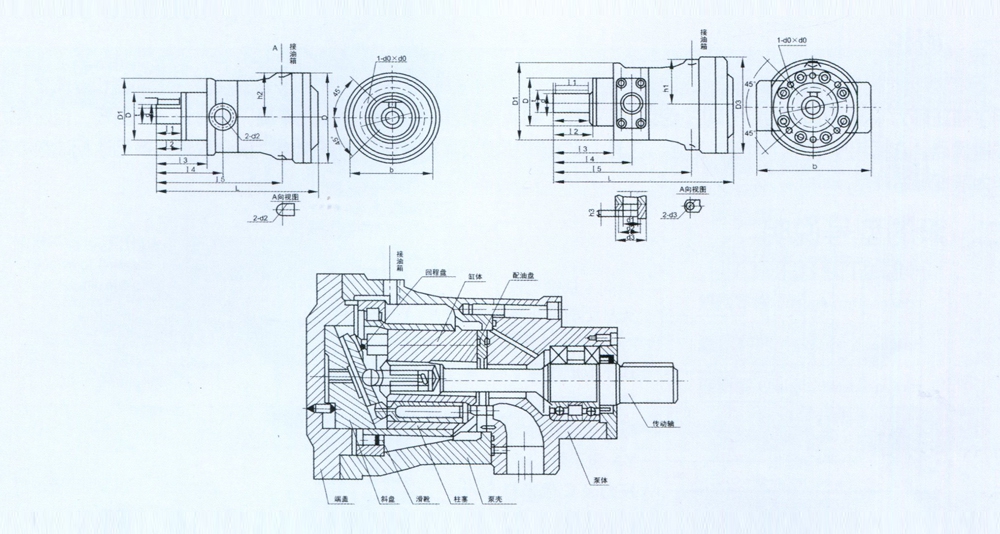

| 型號 | b | b0(N9) | b3 | DO | D1(f9) | D2 | D3 | D(h6) | d1 | d2 | d3 |
| 10MCY14-1B | 142 | 8 | 100 | 75 | 125 | 150 | 25 | M22x1.5 | M14x1.5 | ||
| 25MCY14-1B | 172 | 8 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
| 40MCY14-1B | 172 | 8 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
| 63MCY14-1B | 200 | 12 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
| 80MCY14-1B | 200 | 12 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
| 160MCY14-1B | 340 | 16 | 90 | 198 | 150 | 240 | 300 | 55 | 50 | 64 | M22x1.5 |
| 250MCY14-1B | 420 | 18 | 110 | 230 | 180 | 280 | 360 | 60 | 55 | 76 | M22x1.5 |
| 型號 | h1 | h3 | L | I | I0 | I1 | I2 | I3 | I4 | I5 | t | d0xh0 |
| 10MCY14-1B | 71 | 253 | 40 | 30 | 4 | 41 | 86 | 109 | 194 | 28 | M10x25深 | |
| 25MCY14-1B | 83 | 308 | 52 | 45 | 4 | 54 | 104 | 134 | 246 | 32.5 | M10x25深 | |
| 40MCY14-1B | 83 | 308 | 52 | 45 | 4 | 62 | 122 | 134 | 300 | 32.5 | M10x25深 | |
| 63MCY14-1B | 108 | 385 | 60 | 50 | 4 | 62 | 122 | 157 | 300 | 42.5 | M12x25深 | |
| 80MCY14-1B | 108 | 385 | 70 | 50 | 4 | 110 | 180 | 157 | 411 | 42.5 | M12x25深 | |
| 160MCY14-1B | 141 | 25 | 525 | 106 | 100 | 4 | 110 | 180 | 230 | 411 | 59 | M16x35深 |
| 250MCY14-1B | 170 | 25 | 622 | 110 | 100 | 4 | 112 | 212 | 272 | 492 | 63.9 | M20x45深 |
