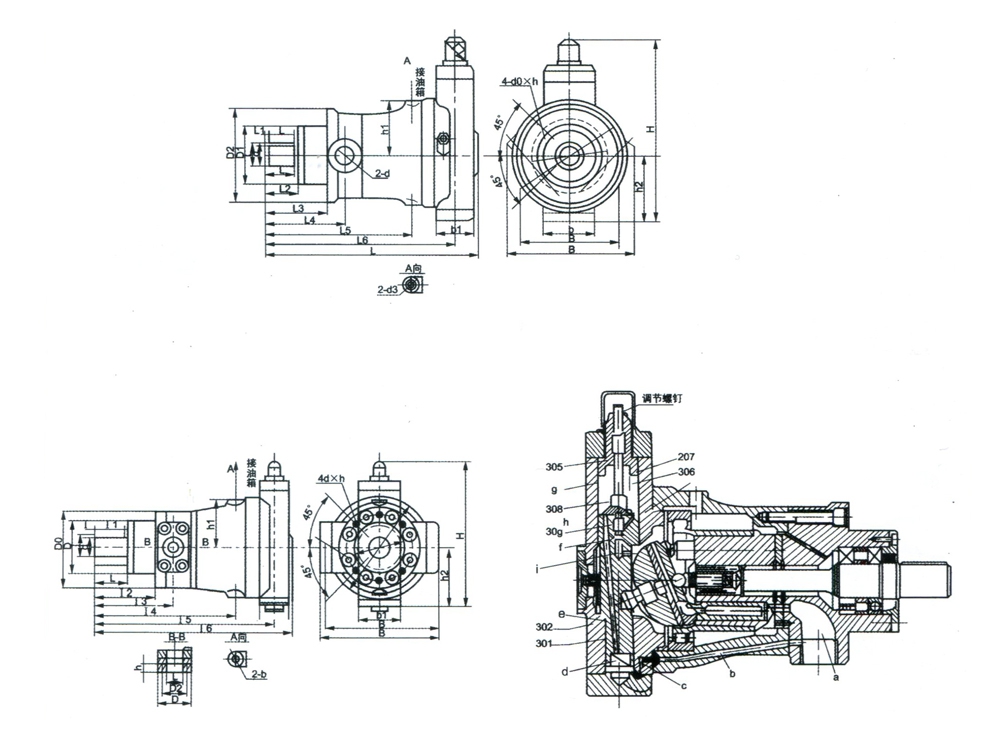

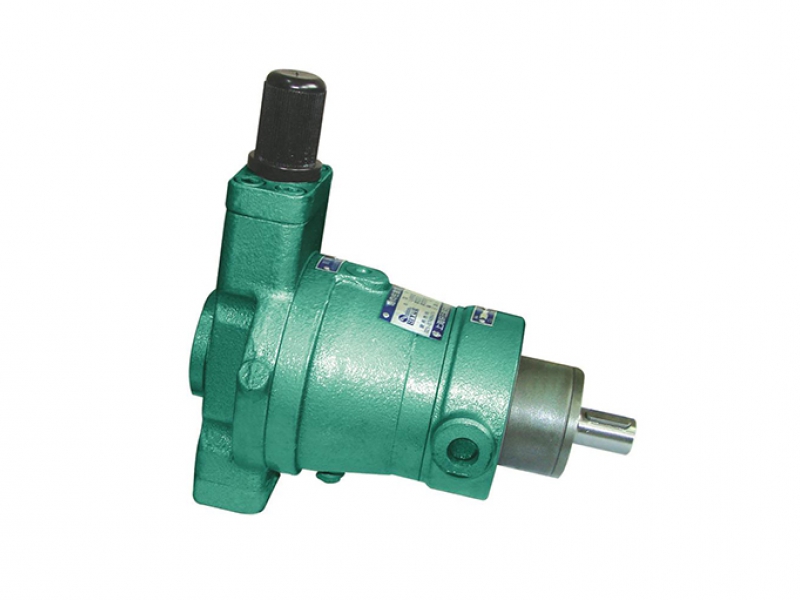

壓力補償變量泵的出口流量隨出口壓力的大小近似地在一定范圍內按恒功率曲線變化。當來自主體部分的高壓油通過通道(b)(C)，進入變量殼體下腔后，油液經通道分別進入通道和，當彈簧的作用力大于由f)油道，進入伺服活塞下端環形面積上的液壓推力時，則油液經(h)到上腔，推動變量活塞冋下運動，使泵的流量增加。當作用于伺服活塞下端環形面積上的液壓推力大于彈簧的作用時，則伺服活塞向上運動，堵塞通道，使腔的油通過()腔而卸壓，此時，變量活塞上移，變量頭偏角減小，使泵的流量減小。
調節流量特性時，可先將限位螺釘擰至上端，根據所需要的流量和壓力變化范圍，調節彈簧套，使其流量開始發生變化時的初始壓力符合要求，然后將限位螺釘擰至終極壓力時的流量不再發生變化，其中間的流量與壓力變化關系由泵的本身設計所決定。
| 型號規格 | 10YCY14-1B | 25YCY14-1B | 40YCY14-1B | 63YCY14-1B | 80YCY14-1B | 160YCY14-1B | 250YCY14-1B |
| 額定壓力(MPa) | 31.5 | ||||||
| 公稱排量(ml/r) | 10 | 25 | 40 | 63 | 80 | 160 | 250 |
| 額定轉速(r/min) | 1500 | 1000 | |||||
| 型號 | b | b0 (N9) | b1 | b2 | b3 | DO | D1 (f9) | D2 | D3 | D (h6) | d1 | d2 | d3 |
| 10YCY14-1B | 142 | 8 | 50 | 88 | 100 | 75 | 125 | 150 | 25 | M22x1.5 | M14x1.5 | ||
| 25YCY14-1B | 172 | 8 | 66 | 100 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
| 40YCY14-1B | 172 | 8 | 66 | 100 | 125 | 100 | 150 | 170 | 30 | M33x2 | M14x1.5 | ||
| 63YCY14-1B | 200 | 12 | 74 | 104 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
| 80YCY14-1B | 200 | 12 | 74 | 104 | 155 | 120 | 190 | 225 | 40 | M42x2 | M18x1.5 | ||
| 160YCY14-1B | 340 | 16 | 100 | 120 | 90 | 200 | 150 | 240 | 300 | 55 | 50 | 64 | M22x1.5 |
| 250Y CY14-1B | 420 | 18 | 100 | 140 | 110 | 230 | 180 | 280 | 360 | 60 | 55 | 76 | M22x1.5 |
| 型號 | H | h1 | h2 | h3 | L | Io | I1 | I2 | I3 | I4 | I5 | I6 | t | d3 |
| 10YCY14-1B | 288 | 74 | 100 | 295 | 30 | 4 | 41 | 86 | 109 | 194 | 258 | 28 | M10x25深 | |
| 25YCY14-1B | 351 | 83 | 120 | 362 | 45 | 4 | 54 | 104 | 134 | 246 | 317 | 32.5 | M10x25深 | |
| 40YCY14-1B | 351 | 83 | 120 | 362 | 45 | 4 | 54 | 104 | 134 | 246 | 317 | 32.5 | M10x25深 | |
| 63YCY14-1B | 400 | 108 | 140 | 440 | 50 | 4 | 62 | 122 | 157 | 300 | 389 | 42.5 | M10x25深 | |
| 80YCY14-1B | 400 | 108 | 140 | 440 | 50 | 4 | 62 | 122 | 157 | 300 | 389 | 42.5 | M12x25深 | |
| 160YCY14-1B | 448 | 141 | 173 | 25 | 595 | 100 | 4 | 110 | 180 | 230 | 411 | 533 | 59 | M16x35深 |
| 250YCY14-1B | 576 | 170 | 210 | 25 | 691 | 100 | 5 | 112 | 212 | 272 | 492 | 629 | 63.9 | M20x45深 |
